角通式除污器

更新:2019/2/23 14:13:52      点击:
  • 产品品牌   润新
  • 产品型号   RXCW-200FJ/1.0
  • 产品描述

    我公司生产的角通式除污器也叫做快速角通除污器,是一种压力式自清洗密封过滤器,具有在线过滤、除污、排污功能,主要用于各种闭式循环系统(空调系统、工业冷却系统、取暖系统等)的循环水过滤、净化处理。如果您有...

产品介绍

一、反冲洗除污器概述

我公司研制生产的CW系列除污器,也叫快速除污器,是一种压力式自清洗密封过滤器,具有在线过滤、除污、排污功能,主要用于各种闭式循环系统(空调系统、工业冷却系统、取暖系统等)的循环水过滤、净化处理。该系列除污器主要是根据进出水压力差进行反冲洗的操作,以达到自清洗滤网的功能。也可根据用户需求,选择手动、自动控制两种控制方式。

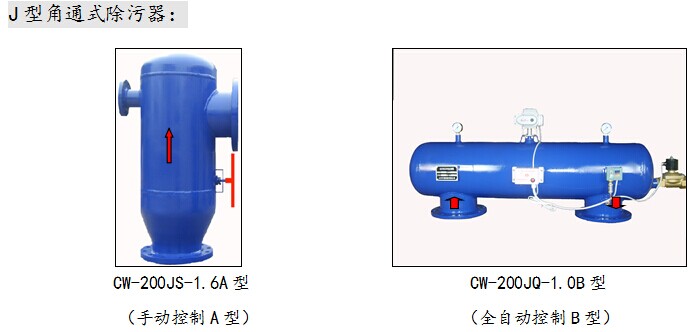

角通式除污器,手动反冲洗过滤器,全自动压差角通除污器


二、角通式除污器选型说明:

(1)介质工作压力:分为0.6 MPa,1.0 MPa,1.6 MPa,2.5 MPa

(2)工作温度:≤180℃

(3)过滤精度:0.8-5mm(特殊要求需另行设计)

三、角通式除污器工作原理

通式除污器主要由优质碳钢筒体、特殊结构的不锈钢滤网、排污装置所组成。当过滤器工作时,水流由入口进入过滤器,经过滤网过滤,水中的杂质被滤网截留,洁净的水经出水口送出(见图1)。当过滤器进出水压差达到0.06-1.0MPa之间(或出水压力过低,不能满足后置系统正常运行)时,则需要对滤网进行反冲洗。关闭水流导向阀,水流经滤网内侧进行反冲洗,滤网截留的杂质经排污口排出,起到反向自动冲洗滤网的作用(见图2)。

角通除污器工作原理,除污器怎么反冲洗


四、外形尺寸参数:

角通式除污器规格尺寸,除污器技术参数

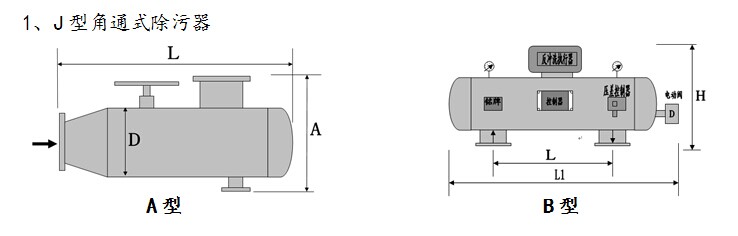

1、J型角通式除污器

            A型                                   B型

A型规格表

型号

进出水孔径DN

L

A

D

排污孔径DN

CW-50JS(Q)-1.0A

50

550

268

108

40

CW-65JS(Q)-1.0A

65

600

300

133

40

CW-80JS(Q)-1.0A

80

650

400

159

50

CW-100JS(Q)-1.0A

100

650

400

159

50

CW-125JS(Q)-1.0A

125

700

460

219

65

CW-150JS(Q)-1.0A

150

800

520

273

65

CW-200JS(Q)-1.0A

200

900

580

325

80

CW-250JS(Q)-1.0A

250

1000

650

400

80

CW-300JS(Q)-1.0A

300

1200

710

460

100

CW-350JS(Q)-1.0A

350

1300

780

530

100

CW-400JS(Q)-1.0A

400

1400

850

590

100

CW-450JS(Q)-1.0A

450

1500

940

690

100

CW-500JS(Q)-1.0A

500

1600

1000

750

100

B型规格表

型号

进出水口径DN

L

L1

H

排污孔径DN

CW-50JS(Q)-1.0B

50

400

900

300

25

CW-65JS(Q)-1.0B

65

400

900

300

25

CW-80JS(Q)-1.0B

80

500

1000

400

32

CW-100JS(Q)-1.0B

100

600

1100

450

40

CW-125JS(Q)-1.0B

125

700

1200

500

40

CW-150JS(Q)-1.0B

150

750

1400

600

50

CW-200JS(Q)-1.0B

200

950

1600

650

50

CW-250JS(Q)-1.0B

250

950

1600

750

65

CW-300JS(Q)-1.0B

300

1200

1900

850

65

CW-350JS(Q)-1.0B

350

1400

2200

900

80

CW-400JS(Q)-1.0B

400

1650

2600

1000

80

CW-450JS(Q)-1.0B

450

1800

2600

1100

100

CW-500JS(Q)-1.0B

500

2000

3000

1200

100


、注意事项

1、反冲洗执行闸板轴与设备筒体为双橡胶圈密封(或四氟填料),若使用过程中发生漏水的现象,可用小扳手将压盖上面的三个螺丝适当均匀的拧紧几圈,以不漏水为准。若压盖被压紧到底部仍不能解决漏水现象,则需要更换新的密封圈或填料。

  2、微电脑控制器(全自动水处理控制器)为专利产品,可应用于多种工况下的设备自动控制。出厂时,已根据所伺服设备不同设定好内部参数,未经授权,严禁私自拆卸,以免烧毁外接电气装置。

3、电接点压力表为易损配件,建议用户每三个月检查测试一次仪表性能。发现仪表灵敏度降低时,须尽快更换同类型的控制仪表。
